| Назначение |

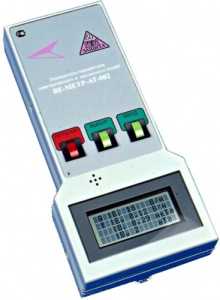

Прибор ВЕ-МЕТР-АТ-002 предназначен для измерения параметров электрического и магнитного полей. Применяется для контроля норм по электромагнитной безопасности видеодисплейных терминалов и для проведения комплексного санитарно-гигиенического обследования жилых помещений и рабочих мест.
Средство измерения ВЕ-МЕТР-АТ-002 для аттестации рабочих мест операторов ЭВМ в соответствии с СанПиН 2.2.2/2.4.1340-03 и для сертификации видеотерминалов по стандарту MPR и TCO 92/95. Одновременные измерения электрической и магнитной составляющих электромагнитного поля в двух полосах частот: от 5 Гц до 2 кГц и от 2 кГц до 400 кГц. Поставляется с зарядным устройством и сумкой для транспортировки. |
| Принцип измерения |
| Принцип действия измерителя электрического и магного полей ВЕ-МЕТР-АТ-002 состоит в преобразовании колебаний электрического и магнитного полей в колебания электрического напряжения, частотной фильтрации и усилении этих колебаний с последующим автокомпенсационным анализом и детектированием. Конструктивно измеритель состоит из датчиков электрического и магнитного полей, блока ВЧ и НЧ фильтров, раздельных по ВЧ и НЧ каналам, блоков операционных усилителей, блоков среднеквадратического детектирования сигналов, блока процессорной обработки результатов измерения, жидкокристаллического дисплея для отображения измеренных величин и блока питания. По рабочим условиям применения и предельным условиям транспортирования измеритель ВЕ-МЕТР-АТ-002 относится к группе 3 по ГОСТ 22261-94. |
| Технические характеристики |
- Диапазон частот от 5 Гц до 400 кГц
- Полосы частот, в которых измеряется среднеквадратическое значение напряженности электрического поля и плотности магнитного потока:
полоса 1 - от 5 Гц до 2000 Гц
полоса 2 - от 2 кГц до 400 кГц
- Диапазон среднеквадратических значений напряженности электрического поля:
в полосе 1 - от 8 В/м до 100 В/м
в полосе 2 - от 0,8 В/м до 10 В/м
- Диапазон среднеквадратических значений плотности магнитного потока:
в полосе 1 - от 0,08 мкТл до 1 мкТл
в полосе 2 - от 8 нТл до 100 нТл
- Пределы допускаемой относительной погрешности измерения среднеквадратических значений в полосе 1 или 2 напряженности электрического поля, возбуждаемого видеодисплейным терминалом, ±20%
- Пределы допускаемой относительной погрешности измерения среднеквадратических значений в полосе 1 или 2 плотности магнитного потока магнитного поля, возбуждаемого видеодисплейным терминалом, ±20%
- Время установления рабочего режима, не более 1 мин
- Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, не менее 15 часов
- Средняя наработка на отказ, не менее 1000 часов
- Масса измерителя, не более 450г.
- Габариты измерителя, не более (210х100х60) мм.
- Потребляемая мощность, не более 250 мВт.
- Условия эксплуатации:
температура от +5 до +40 °С
влажность до 90% при 25 °С
давление от 84 до 107 кПа
- Специальные условия эксплуатации:
Неоднородность поля не должна превышать погрешности измерения (20%) на расстояниях, равных максимальному размеру прибора (0,2 м).
Измерения проводятся на расстоянии от источника электрического (магнитного) поля, окружающих диэлектрических и металлических предметов не менее чем вдвое превышающем максимальный размер прибора (2х0,2 м = 0,4 м).
|
| Стандартная комплектация |
- Измеритель параметров электрического и магнитного полей ВЕ-МЕТР-АТ-002
- Блок подзарядки аккумуляторных батарей
- Сумка укладочная
- Руководство по эксплуатации МГФК.411173.004РЭ
- Паспорт МГФК.411173.004ПС
- Штанга диэлектрическая МГФК.411173.004.01
|
| Дополнительная комплектация |
- Измерительная антенна АЭ-002 к BE-МЕТР-АТ-002 для сертификации персональных компьютеров
По отдельному заказу измеритель может быть доукомплектован внешней электрической антенной исключительно для сертификации персональных компьютеров по ГОСТ 50948-96 и ГОСТ 50949-96.
|
